Beschaffenheit

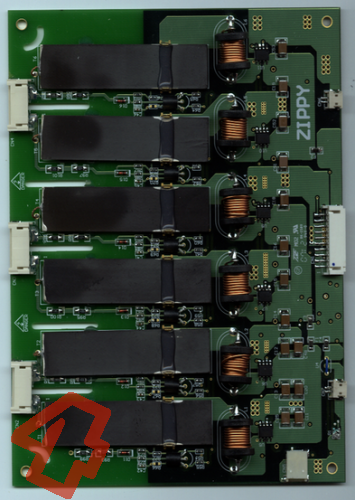

• Piezoinverter sehr hoher Qualität für Gleichspannungsversorgung mit 12 Volt DC
• Versorgungsspielraum 8 - 18 Volt DC

• von 0 bis 100% dimmbar, kein Flackern
• Helligkeitsregelung über 0 - 5 Volt DC Pegel

• Röhrenstrom über 2 Jumper einstellbar zwischen 7 und 8 mA
• 85% Wirkungsgrad
• Einsatzbereich von - 40°C bis + 85°C
• Anschluss DC Versorgungs- und Regelspannung: JST S10B-PH-SM4-TB
• inkl. Versorgungskabel 300mm Länge

• Steckaufnehmer für Lampenausgang: JST BHR05-VS
• elektronische Abschaltung des Hochspannungsausgangs bei Lampenbruch oder Kurzschluß

• elektronischer Schutz des Versorgungseingangs bei Kurzschluß
• integrierter Funkenschutz im Hochspannungsausgang durch extrem saubere Sinusschwingung

• fast keine harmonischen EM-Störwellen durch Einsatz des Piezokristalls anstelle der Spule

• fast keine EM-Störfelder

• 4 Bohrlöcher zur Befestigung

Einsatzschwerpunkte

• Betrieb von Kaltkathodenlampen, die eine Arbeitsspannung von ca. 900 Volt bei ca. 7,5 benötigen, z.B. 500mm x 3mm

• in hochwertigen Displays und Lichtquellen
• Anwendungen im medizinischen und militärischen Rahmen bei Notwendigkeit minimierter Störsignalen/-feldern
• Anwendungen in hohen statischen Magnetfeldern, z.B. 7 Tesla bei der Kerspintomografie

• Anwendungen bei Bedarf höchstmöglichen Wirkungsgrades
• Leistungsstarke und flächige RGB-Lichtquellen(weil von 0 bis 100% dimmbar)
• als hochwertiger Austauschinverter
• Designbeleuchtung



Technische Daten

Technische Daten im Überblick

Mechanisch		Toleranzen
Länge L	165 mm	+/- 0,5 mm
Breite B	120 mm	+/- 0,5 mm
Höhe H	16 mm	+/- 0,5 mm
Gewicht ohne Kabel	240 g	+/- 10 g
Länge Anschlusskabel	300 mm	-
Länge Ausgangskabel	kein Kabel	-
Betriebstemperatur	- 40 bis + 85°C	-
Lagertemperatur	- 40 bis + 85°C	-
Gehäuse	nein	-
Elektrisch
Versorgungsspannung	12 Volt DC	- 4 / + 6 Volt DC
Versorgungsstrom	4 A	+/- 500 mA
Arbeitsspannung	900 VRMS	+/- 50 VRMS
Arbeitsstrom	7,5 mARMS	+/- 1 mARMS
Leistung Ausgang	40.500 mVA	+/- 10 %
Sinusförmige AC	53 KHz	+/- 5 KHz
Schutz Kurzschluß, Eingang	ja	-
Schutz Kurzschluß, Ausgang	ja	-

Zusätzliche Hinweise

Der Einbau und Austausch von Invertern setzt Fachkenntnisse voraus. Unsere Handhabungshinweise für CCFL und EVG machen Sie mit dem Umgang der Lampen und Vorschaltgeräte vertraut. Wir bitten um sorgfältige Beachtung dieser Hinweise, die Sie auf unseren Seiten unter der Rubrik: Informationen finden. In der Regel liefern wir unsere Piezo EVG ohne Kabelset aus(siehe Artikelbeschreibung). Im Bedarfsfall halten wir jedoch Kabel, Silikonkappen, Kabeladapter und weiteres Material unter der Kategorie: Kaltkathodenlampen -> Zubehör für Sie bereit.

Staffelpreise:

1-4 Stk. je 148,75 EUR
> 5 Stk. je 124,95 EUR
