Bivert-Platine für das Game Boy LED-Backlight

Bivert-Platine für das Game Boy LED-Backlight

Noch nicht bewertet


Ab 4,68 EUR
Stückpreis 5,46 EUR

inkl. 19 % MwSt. zzgl. Versandkosten

1 - 4 Stk. je 5,46 EUR
5 - 19 Stk. je 5,08 EUR
ab 20 Stk. je 4,68 EUR
Art.Nr.: LED-GB-Zu-Biv-01
Lieferzeit: D 2-4, EU 4-14 Werktage

Beschaffenheit

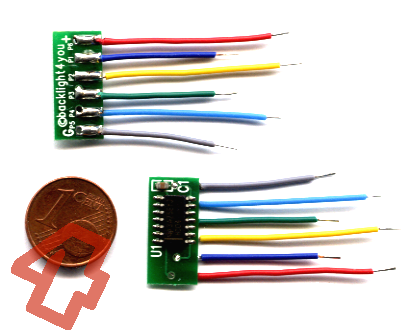

  • Sehr kleine und vor allem schmale Platine, die problemlos ins Gehäuse vom Game Boy passt
  • L x B x H: 19.3 x 9 x 3mm (ohne Kabel)
  • 6 farblich kodierte Kabel für einen schnellen und einfachen Einbau
  • Gewicht: ~1g
  • Die unbenutzten Pins des 74HC04 HEX-Inverters liegen auf High-Signal, um unkontrollierte Zustände des Chips zu vermeiden
  • Ein kleiner Kondensator zwischen + und - verhindert Schwingverhalten und glättet Spannungsspitzen

Einsatz

  • Invertierung des LCD-Signals beim Game Boy
  • Zusammen mit einer Polarisationsfolie (auf invertierend gedreht) ergibt sich eine doppelte Invertierung = Bivertierung
  • Dieser Bivert-Modus ergibt einen deutlich besseren Kontrast des LCD in Kombination mit einem LED Backlight

Zusätzliche Hinweise

Für den Einbau der Bivert-Platine gibt es eine sehr gute Anleitung hier: Bivert-Mod für Game Boy DMG und Game Boy Pocket

ABER u.U. reicht ein Blick auf folgendes Bild. Die Kabel-Farben der Bivert-Platine passen exakt zu den 6 farblich markierten Lötstellen im Bild:

Anschlußschema der Bivert-Platine

Einen kompetenten Einbauservice rund um den Game Boy und andere Konsolen bietet übrigens Andreas König aus Deutschland an: DonKing Konsolenservice
