3 Volt Inverter für EL-Folien bis 60cm2 Fläche

3 Volt Inverter für EL-Folien bis 60cm2 Fläche
Für eine größere Ansicht klicken Sie auf das Vorschaubild
11,77 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Staffelpreise
ab 1 Stk.je 11,77 EUR
ab 5 Stk.je 8,90 EUR
ab 20 Stk.je 7,49 EUR
In den Warenkorb

Art.Nr.: EL-INV03FeN-60


Produktbeschreibung

Beschaffenheit

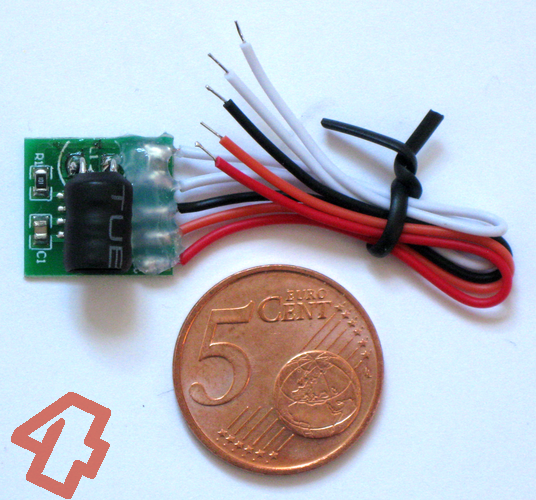

  • EL-Inverter ohne Gehäuse für Gleichspannungsversorgung von 2.2 bis max. 5 Volt DC
  • schwarzes und rotes Kabel für die DC Stromversorgung
  • 2 weisse Ausgangskabel für einen schnellen Test des EL-Panels
  • 1 orangenes Kabel zur elektronischen AN/AUS-Ansteuerung mit einem HIGH-Signal
  • kleine Leistungsspule (kann entlötet und mit Kabeln an einen anderen Ort verlegt werden, max. 15cm Kabellänge)
  • kleine Abmessungen (LxWxH): 15mm x 14mm x 9,5mm
  • geringe Störstrahlung
  • leise, kein Summen

Einsatzschwerpunkte

  • Betrieb unserer EL-Panels/Leuchtfolien der Grössen 20cm2 bis 60cm2
  • flacher und kleiner Treiberbaustein für ein nachträglich eingebautes Backlight
  • schmale und flache Entwicklungen auf EL-Basis
  • Ersatz für defekte oder ineffiziente oder zu laute EL-Inverter

Technische Daten

Ein detailliertes technisches Datenblatt zum Treiber-Chip finden Sie unter dem Reiter -Downloads-.

Mechanisch Toleranzen
Länge L 15 mm+/- 0,1 mm
Breite B14 mm+/- 0,1 mm
Höhe H9,5 mm+/- 0,1 mm
Gewicht ohne Kabel2,5 g+/- 0,2 g
Länge Anschlusskabel70 mm-
Länge Ausgangskabel70 mm-
Betriebstemperatur- 40 bis + 85°C-
Lagertemperatur- 40 bis + 85°C-
Gehäusenein-
Elektrisch
Versorgungsspannung2,2 - max. 5 Volt DC-
Versorgungsstrom26 mA at 3 V-
Arbeitsspannung~ 108 VRMS+/- 10 VRMS
Mögliche Leuchtfläche20 - 60cm2-
Sinusförmige AC320 Hz+/- 30 Hz
TTL AN-/AUS Signalja-
Induktivität LLampe5 mH/10 Ohm+/- 10%
Kapazität CLampe1500 pF+/- 10%



Zusätzliche Hinweise

Dieser Inverter ist auf unsere Leuchtfolien abgestimmt. Die Helligkeit von Leuchtfolien anderer Hersteller in Betrieb mit diesem Inverter kann wesentich schwächer ausfallen!


Datei

Datenblatt EL-INV03FeN-60Download621.51 KB
