LED-Backlight-Universal-Kit, 125mm x 69mm, zuschneidbar, warm-weiss

Neuheit 2023: Stromsparende und zuschneidbare LED-Hintergrundbeleuchtung durch einem ultradünnen Lichtleitkörper!

Beschreibung

Mit diesem ganz neuen, universellen LED-Backlight-Kit bekommt Ihr LCD Display eine moderne, stromsparende und recht helle Hintergrundbeleuchtung. Der Lichtleitkörper und die Diffusor- und Reflexionsfolie sind erstmalig zuschneidbar.

D.h. Sie können Ihr bisherige Hintergrundbeleuchtung auf Basis einer Leuchtfolie oder einer Kaltkathodenröhre in den meisten Fällen gegen unser neuartiges LED-Backlight austauschen. Kein Fiepsen mehr, keine Hochwechselspannung mehr, sondern eine Betriebsspannung von 4 - 6 Volt DC bei geringen Strömen, abhängig von der LED Leuchtfarbe. Möglich sind auch relative einfache Nachrüstungen von LCDs, die bisher keine Hintergrundbeleuchtung hatten!

Neu ist damit auch die breitere Auswahl der Lichtfarben für das Backlight. Außer warm-weiß sind auch grün, orange-gelb, rot und tageslicht-weiß geeignet. Diese zusätzlichen LED-Streifen, die gegen die beiliegende warm-weiße LED-Leiste ausgetauscht werden können, finden sich hier: Zubehör für LED-Backlights

Die Farbe -blau- ist oftmals NICHT geeignet, weil der Kontrast durch die blau-violetten Pixel von LCDs sehr schlecht ausfällt.
Dies sollte vor der Bestellung geprüft werden.

Über den mitgelieferten, optionalen SMD-Schiebeschalter haben Sie die Möglichkeit einer externen Schaltquelle, z.B. bei LCDs die bisher keine Hinterleuchtung hatten.

Einbauqualifikation

Den Einbau dieser Hintergrundbeleuchtung können Sie selbst durchführen, wenn Sie über SMD-Löterfahrung und gute Modellbaukenntnisse verfügen. Bei unsachgemäßem Einbau können Bausatz oder das vorliegende Display/LCD irreparable Schäden davontragen - eine Haftung dafür lehnen wir ausdrücklich ab. Wir bieten derzeit keinen Einbauservice an. Wer das anbieten möchte, darf sich gerne bei uns melden.

Einbau

Eine hervorragendes, exemplarisches Video-Tutorial für den beispielhaften Einbau in das Display des ATARI Portfolio hat Stefanie Rausch erstellt.
Wichtig: Die Arbeiten sollten möglichst staubfrei durchgeführt werden. Der Lichtleitkörper und auch die beiden Folien können mit einer kräftigen Schere oder einem guten Papierschneider oder einer Papier-Hebelschneidemaschine bearbeitet werden.
Wichtig: Die nutzbare, lichtaktive Größe liegt bei max. 120mm x 69mm x 0,9mm.

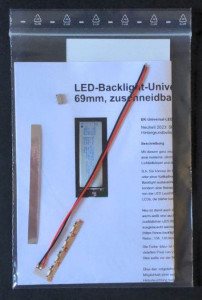

Lieferumfang

Folgende Komponenten sind im Set enthalten

• 1 HiTech-Lichtleitkörper (LxBxH) 125mm x 69mm x 0,9mm mit den entsprechenden Folien zum Zuschneiden
• 1 LED-Leiste mit 4 LEDs, warm-weiße Lichtfarbe, Datenblatt
• 1 Silberklebestreifen zur Abdeckung der LED-Leiste
• 1 SMD-Schalter (Einbau optional)

Hinweise: Im Vergleich zur Leuchtfolie hat das aktuelle LED-Backlight einen besseren Kontrast und ist heller. Andererseits ist die Lichtverteilung im Vergleich zur Leuchtfolie nicht so homogen.
